一、产品简介
BF-801是对末端回路电流进行检测、分析，依照供电持续性、安全性的原则，治理谐波及三相不平衡，对精密设备进行保护,消除零线电流，对治理后零线过流的情况进行过流速断保护，定时限、反时限保护的电气产品。
零线的过流损害导致“断零”是非常严重的电气故障，同时，一但零线损毁，不但断零导致的系统故障非常严重，而且更换零线线缆也非常麻烦，所以BF-801为零线的保护设置了更为全面的保护方案，在正常运行的情况下，BF-801只作为消除零线电流和监视零线的运行状态；极端情况下，BF-801根据设置，容许零线短时过流和过热运行，并发出报警信号，便于技术人员及时判断和排除故障，当报警不能解除，达到零线过流或过热限值时，为保护零线，BF-801将果断输出跳闸信号,断开分支回路开关的相线，停止运行，这样既能保证供电的连续性，又能最大限度地保护零线。
二、技术参数
|
输入电压 |
400V |
|
|
电压输入范围 |
280-460V |
|
|
输入频率 |
50Hz |
|
|
频率输入范围 |
49.5Hz |
|
|
相应时间 |
＜10ms |
|
|
功率损耗 |
＜1.3%额定容量 |
|
|
保护功能 |
过流速断，定时限保护，反时限保护 |
|
|
对精密设备的保护 |
||
|
防护等级 |
IP20可定制 |
|
|
环境温度 |
-40℃-+50℃ |
|
|
外形尺寸（W*H*D)mm |
440°425°88（不含把手和对外接头） |
|
|
重量 |
＞30kg |
|
|
通讯 |
ModBus RS485 |
|
三、选型表
|
规格型号 |
BF-801 |
|
|
产品类型 |
分支开关额定电流 |
产品尺寸（W*H*D) |
|
1型 |
63A以下 |
525*530*180 |
|
2型 |
63A-160A |
|
|
3型 |
160A-250A |
＜10ms |
|
4型 |
250A-400A |
＜1.3%额定容量 |
|
5型 |
400A以上 |
过流速断，定时限保护，反时限保护 |

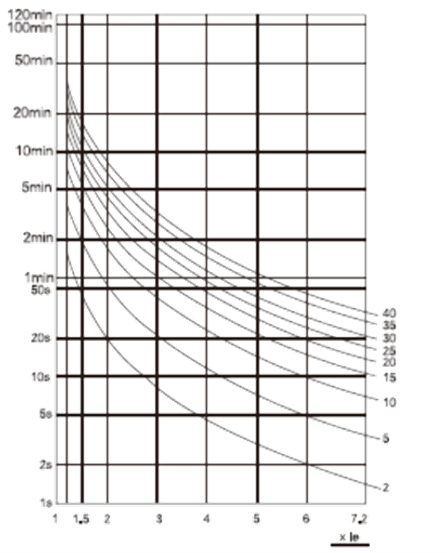

四、动作时间
|
脱扣等级 |
动作时间 |
||||||||
|
1.05倍 |
1.2倍 |
1.5倍 |
2倍 |
3倍 |
4倍 |
5倍 |
6倍 |
7.2倍 |
|
|
0 |
不脱扣 |
不脱扣 |
不脱扣 |
不脱扣 |
≤2s |
≤2s |
≤2s |
≤2s |
≤2s |
|
2 |
2小时内不脱扣 |
2小时内不脱扣 |
2小时内不脱扣 |
2小时内不脱扣 |
≤8s |
≤5s |
≤3s |
≤2s |
≤2s |
|
5 |
≤19s |
≤12s |
≤8s |
≤4s |
≤3s |
||||
|
10 |
≤40s |
≤22s |
≤13s |
≤8s |
≤6s |
||||
|
15 |
≤60s |
≤33s |
≤18s |
≤12s |
≤8s |
||||
|
20 |
≤80s |
≤44s |
≤24s |
≤15s |
≤10s |
||||
|
25 |
≤100s |
≤55s |
≤30s |
≤18s |
≤13s |
||||
|
30 |
≤120s |
≤70s |
≤36s |
≤21s |
≤15s |
||||
|
35 |
≤140s |
≤80s |
≤42s |
≤24s |
≤18s |
||||
|
40 |
≤155s |
≤90s |
≤48s |
≤27s |
≤20s |
||||

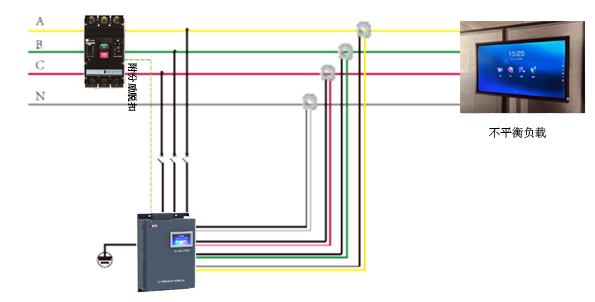

五、系统图
